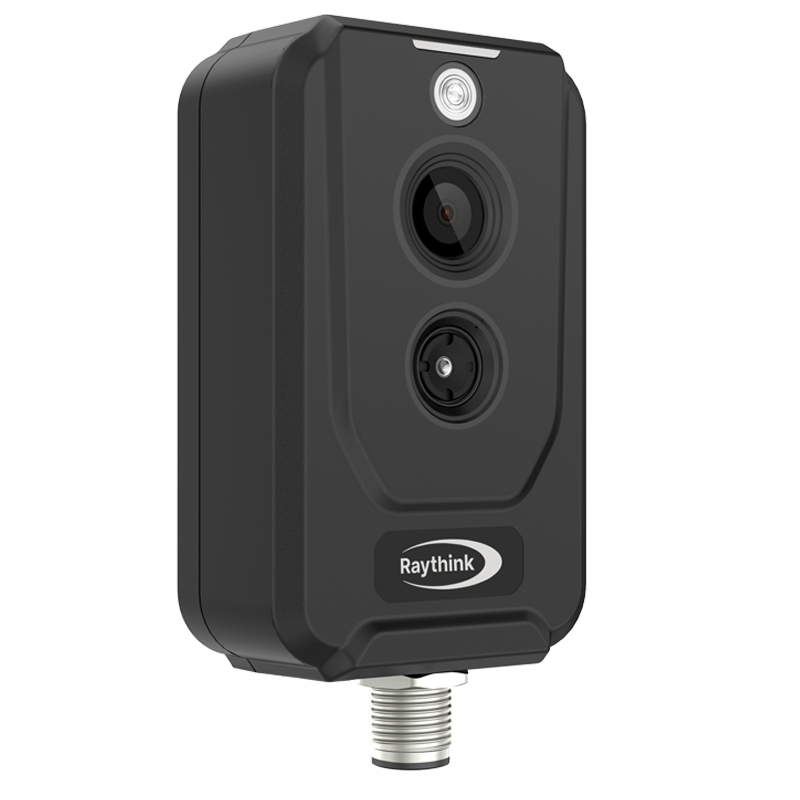

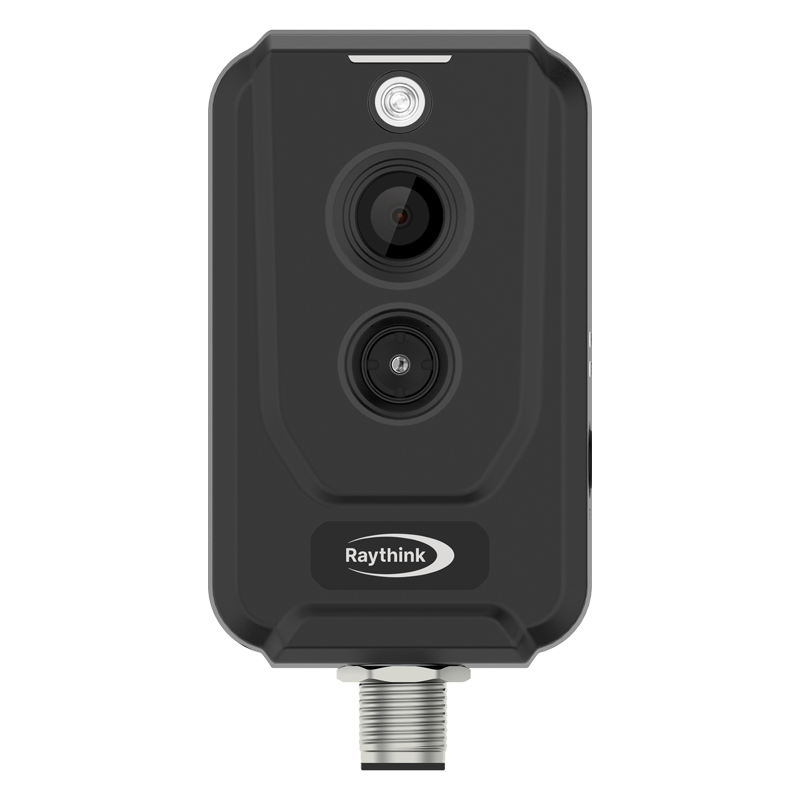

TN220 규브형 고정형 열화상

-TN220은 256×192 해상도 WLP 적외선 모듈을 기반으로 개발되어 사용자에게 고품질 이미지를 제공합니다.
-TN220 전기충전소, 재생 에너지, 전기 및 제조 설비 와 같은 분야의 근접한 공간에 부착되어 시각화 된 영상과 온도 모니터링 솔루션을 제공합니다.
-컴팩트한 디자인과 마그네틱 장착 옵션이 가능하며, PoE 전원 공급 지원으로 간단하고 편리하게 장착이 가능합니다.

제품 특징

선명한 이미지와 정밀한 온도 측정

1. 256×192 열화상 해상도로 고객에게 우수한 이미징 품질 제공합니다.
2. 다양한 산업 용도에 적용할 수 있는 20가지 팔레트 색상을 지원합니다.
3. 동기화 및 실시간 이미지 열화상으로 1~25Hz 조정 가능한 프레임 속도 지원합니다.
4. 90° 및 56° FOV 지원으로 용도에 맞는 선택 가능한 넓은 주사각을 제공합니다.

높은 IP 등급 및 내구성

1. 열악한 환경에서 온도 모니터링이 가능한 IP67의 높은 갭슐화 등급
2. -20°C~+60°C의 작동 온도 범위로 밀폐된 공간에서도 작동 적응성 향상
3. 알루미늄 합금 쉘 및 견고한 내구성

지능형 알고리즘 및 전문 소프트웨어

1. 연기 및 화재 모니터링 및 지정 구역 침입 인식 알고리즘을 지원하여 이중 보안 보장을 제공합니다.
2. 조건부 열화상 저장 및 이력 데이터 기록을 지원하여 데이터 분석을 보다 효율적이고 편리하게 만듭니다.
3. MQTT, Modbus TCP/RTU, ONVIF 및 GB28181와 같은 프로토콜을 지원하여 시스템 솔루션 통합 지원합니다.
4. 사용자의 커스터마이즈 개발을 지원하기 위한 SDK 및 개발 지원 제공합니다.

간단한 장착 및 비용 절감

1. 마그네틱 장착, 벽 장착, 수직 장착, 삼각대 장착과 같은 다양한 옵션을 통한 손쉬운 장착
2. 알람 지원을 위해 RS485 인터페이스 및 I/O 알람 인터페이스를 지원합니다.

제품 사양

열화상 이미징(Thermal Imaging)

열화상 디텍터 센서 유형(Detector)	12um 비냉각 마이크로 볼로미터
열화상 센서 해상도(Resolution)	256x192 해상도
	7.5～14μm
온도분해능(NETD)	40mk(0.04도) 이하
영상 프레임(Frame)	1-25Hz, 조절 가능
시야각(FoV)	56°× 42° or 90°×65.1° 선택
초점 방식(Focus)	프리포커스
색상 팔레트(Palettes)	20종 기본 제공

측정 및 분석 기능(Measurement and Analysis)

측정 온도 범위(Measurement Range)	20°C~+150°C, 0°C~550°C
온도 정확도(Measurement Accuracy)	±2°C or ±2%
빌트인 측정 도구(Measurement Tool)	웹서버 설정 - 알람 경보를 포함하여 최대 12 스팟, & 영역 & 라인 & 등온선 지원
등온선(Isotherm)	지원
자동온도범위(Temp. Width Stretch)	자동/수동

듀얼 이미징 설정(Dual-Spectral Parameters)

IR & DC 듀얼 스펙트럼(Dual-Spectrum Fusion)	지원
조명(Light Filling)	지원
디지털 실화상 해상도(Visible Light Resolution)	1600×1200 해상도

통신인터페이스(Communication Interface)

알람 인터페이스(Alarm Interface)	1채널 IO 알람 Input , 1채널 IO 알람 output
통신 인터페이스(Communication Interface)	1채널 RS485 interface
네트워크 인터페이스(Network Interface)	1채널 RJ45, 100M Ethernet port, support POE power supply
전원(Power supply mode)	DC 10~30V 1A/ POE(802.3af)
저장 공간(Storage Interface)	내장 32GB 메모리

네트워크 기능(Network Function)

지원 브라우저( Browser)	Chrome, Firefox, Edge, etc.
인터페이스 프로토콜(Interface Protocol)	ONVIF, GB28181, Modbus TCP/RTU, MQTT, SDK
네트워크 프로토콜(Network Protocol)	IPv4, DHCP, HTTP, HTTPS, RTSP, SMTP, FTP, UPnP

지능형 분석 기능(Intelligent Analysis)

경고 알람 기능	화재 경고, SD 카드 분리 경고, 네트워크 케이블 이상 및 불법 액세스와 같은 예외 탐지 경보 지원
지능형 탐지(Intelligent Detection)	연기 및 화재 감지, 구역 침입, 트립와이어, 승객 및 차량 인식 및 대상 필터와 같은 지능형 이벤트 분석 지원

이미지/영상 포멧(Video Parameters)

이미지 포멧(Image Encoding Format)	JPEG
영상 압축(Video Compression Standard)	H.264/H.265
비디오 엔코딩(Video Encoding Format)	MP4

기타(Others)

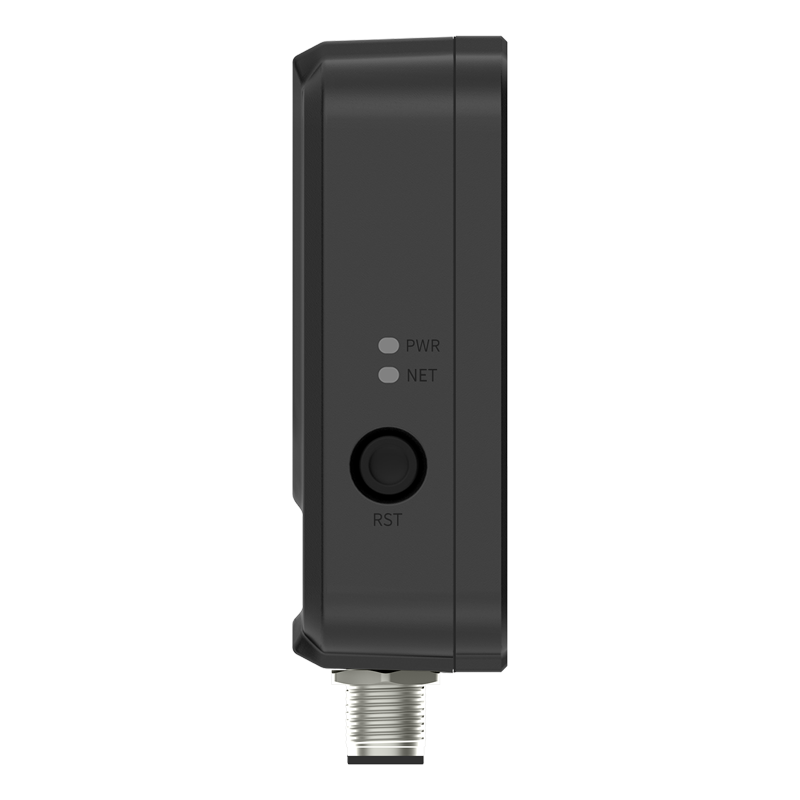

초기화 버튼(Reset Button)	지원
동작 온도 및 습도(Operating Temperature and Humidity)	-20°C~+60°C, <95%RH
갭슐화 등급(Ingress Protection Rating)	IP67
전력 소비(Power Consumption)	≤2.6W
크기(Dimensions)	93mm×56mm×31.5mm
무게(Weight)	152g

산업 분야

보안 분야

전력/전자 분야

그린에너지 분야

가스이미징 분야

예방정비 분야
